کوپلینگ میل پینی چیست؟ ساختار، کاربردها و نکات مهم انتخاب
در سیستم‌های انتقال قدرت صنعتی، انتخاب نوع کوپلینگ نقش حیاتی در عملکرد ایمن و روان دستگاه‌ها دارد. یکی از پرکاربردترین انواع کوپلینگ‌های انعطاف‌پذیر، کوپلینگ میل‌پینی (Pin Bush Coupling) است که به دلیل سادگی در طراحی، دوام بالا و توانایی جذب ارتعاش، در بسیاری از ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد.
کوپلینگ میل پینی چیست؟

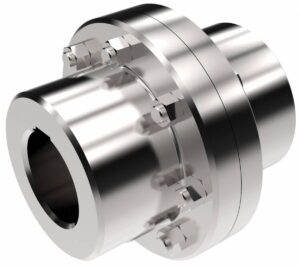

کوپلینگ میل‌پینی نوعی کوپلینگ انعطاف‌پذیر مکانیکی است که از دو فلنج فلزی و چند میل‌پین (پین فولادی) تشکیل شده است. این پین‌ها در داخل بوش‌های لاستیکی یا پلی‌اورتانی قرار می‌گیرند و نقش جذب‌کننده ضربه و ارتعاش را دارند.
ساختار این کوپلینگ باعث می‌شود بین دو شفت که دقیقاً هم‌راستا نیستند، نیروی گشتاور به شکلی ایمن و بدون تنش اضافی منتقل شود.
اجزای تشکیل‌دهنده کوپلینگ میل پینی
-
فلنج‌ها:
دو قطعه فلزی که به سر شفت‌ها متصل می‌شوند. -
پین‌ها (میله‌های فولادی):
عامل اتصال بین فلنج‌ها که درون بوش‌های لاستیکی قرار می‌گیرند. -
بوش لاستیکی یا پلی‌اورتانی:
به‌عنوان ضربه‌گیر بین پین و فلنج عمل می‌کنند.
ویژگی‌های کوپلینگ میل پینی
-
قابلیت جذب ارتعاشات و ضربه‌ها
-
تحمل ناهم‌راستایی جزئی زاویه‌ای و شعاعی بین شفت‌ها
-
نصب و نگهداری آسان
-
عمر بالا و مقاومت در برابر سایش
-
قابل استفاده در شرایط کاری سنگین
کاربردهای کوپلینگ میل پینی
کوپلینگ میل‌پینی در صنایع مختلفی به کار می‌رود، به‌خصوص در دستگاه‌هایی که نیاز به انتقال قدرت نرم و کاهش تنش‌های مکانیکی دارند. برخی از کاربردهای رایج:
-
الکتروموتورها
-
پمپ‌ها
-
فن‌های صنعتی
-
کانوایرها (نوار نقاله‌ها)
-
فیدرهای ارتعاشی
-
میکسرهای صنعتی
-
دستگاه‌های انتقال مواد مانند اسکرو کانوایر و پنوماتیک کانوایر
مزایا نسبت به سایر انواع کوپلینگ
در مقایسه با انواع دیگر مانند کوپلینگ روتکس یا کوپلینگ دنده‌ای، نوع میل پینی مزایای خاصی دارد:
| مقایسه | کوپلینگ میل‌پینی | کوپلینگ روتکس | کوپلینگ دنده‌ای |
|---|---|---|---|
| جذب ارتعاش | ✅ بالا | ✅ متوسط | ❌ کم |
| هزینه تعمیر و نگهداری | ✅ کم | ✅ متوسط | ❌ بالا |
| مقاومت در برابر سایش | ✅ بالا | ✅ متوسط | ✅ بالا |
| نصب آسان | ✅ بله | ✅ بله | ❌ نیاز به مهارت |
نکات مهم در انتخاب کوپلینگ میل پینی
-
ابعاد دقیق شفت و گشتاور مورد نیاز
-
جنس پین‌ها و بوش‌ها
-
نوع دستگاه و شرایط محیطی کار (دما، رطوبت، گرد و غبار)
-
قابلیت تعویض آسان بوش‌ها در صورت خرابی
نگهداری و بازرسی دوره‌ای
برای حفظ عملکرد بهینه کوپلینگ میل‌پینی توصیه می‌شود:
-
به‌صورت دوره‌ای بوش‌های لاستیکی را از نظر ترک‌خوردگی یا سایش بررسی کنید.
-
اتصالات فلنج‌ها و پین‌ها را سفت و بدون لقی نگه دارید.
-
از تماس بوش‌ها با مواد روغنی و شیمیایی خودداری شود.
نتیجه‌گیری
کوپلینگ میل پینی انتخابی ایده‌آل برای انتقال قدرت در شرایط صنعتی پرتنش است. با طراحی ساده، قابلیت جذب شوک و ارتعاش، و نگهداری آسان، یکی از پرکاربردترین انواع کوپلینگ‌ها در صنایع مختلف به شمار می‌آید. اگر به‌دنبال یک راه‌حل مطمئن و اقتصادی برای کوپلینگ بین شفت‌ها هستید، این نوع کوپلینگ گزینه‌ی مناسبی خواهد بود.
